Products / Array Displacement Meter

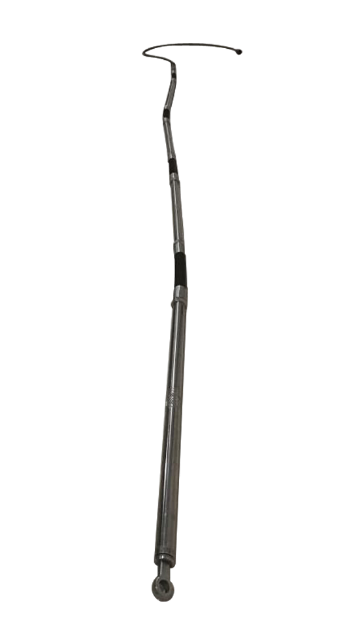

CA-ZL03 flexible 3D MEMS array displacement meter for 2D/3D deformation profiling.
北京城安CA-ZL03阵列位移计是一款灵活柔韧的、标准的3D测量系统。使用一组密实的微电子机械系统加速度计阵列和经过验证的计算程序测量2D、3D变形。没有优先轴，可自由弯曲，安装方式多样，可以竖直安装、水平安装或环形安装。阵列位移计通过测量加速度计在不同的轴向上的加速度变化量来反应出对应轴与重力方向的角度变化量，通过角度的变化量从而推算相应节点的位移变化量。阵列位移计利用先进的测控技术、重力加速度测量技术、传感器温度补偿技术、核心算法技术等，实现对监测物体X、Y、Z三维变形量的实时监测。
(2)使用易：安装简单，可长期免维护。
(3)性能佳：高精度、稳定性好、量程大。
(4)功能全：可同时获得测点的X、Y、Z三维位移量。
| Parameter | Value |
|---|---|
| 工作方式 | MEMS微机电加速度式 |
| 量测方向 | 3维度（X、Y、Z三向） |
| 角度Range | 0~360° |
| 角度Resolution | 优于± 0.0028°（±10″） |
| （±0.00005rad） | 位移分辨率 |
| 优于0.02mm@500mm/节 | 系统稳定性 |
| 优于± 2mm（32m） | 测量精度 |
| （0.1mm@500mm） | 抗扭转校正精度 |
| 优于± 1.8°(选配) | 温度测量精度 |
| 优于± 0.8° | 温度记录 |
| 实时温度记录（每节） | 采集频率 |
| 常规最高10分钟/次(可定制) | 电气功耗 |
| DC12V 3.2mA/节点 | 抗拉保证 |
| 防水保证 | 水下200m(2MPa) |
| 工作环境 | -40~60 C（湿度≤95%） |
| 直径规格 | 18mm（主体）25mm（接头处） |
| 形变轨迹 | 形变轨迹实时回放 |
| 长度规格 | 单节0.3m、0.5m或1m可选， |
