Overview

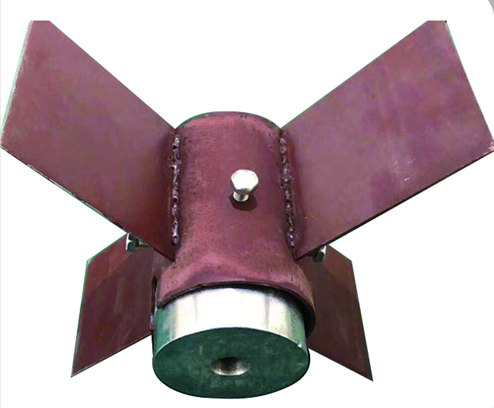

CA-ZL系列振弦式轴力计（如下图 1-1 所示），又称反力计，是一种振弦式力传感器，具有分辨率高、抗干扰性能强，对集中载荷反应灵敏、测值可靠性好等优点，能长期测量基础对上部结构的反力、钢支撑轴力及静压桩实验时的载荷，若加装温度传感器即可同步测量安装点的温度。

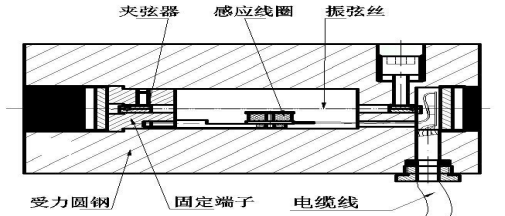

振弦式轴力计主要由受力圆钢、夹弦器、感应线圈和高强度钢丝组成。激振电路驱动传感器线圈，当激励信号的频率和钢弦的固有频率相接近时，钢弦迅速达到共振状态。当激振信号撤去后，钢弦仍以其固有频率振动一段时间。用采集仪表监测电路对振动产生的感应信号进行滤波、放大、整形后采集，通过测量感应信号脉冲周期，即可测得弦的振动频率，内部结构如图 2-1。
