Differential Pressure Settlement Gauge

Overview

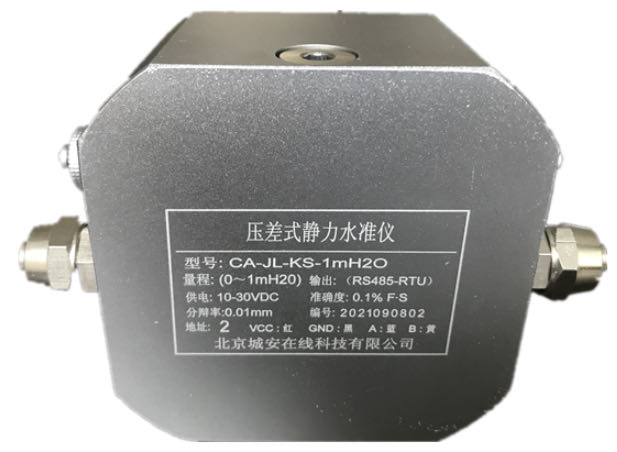

CA-JL-KS压差式静力水准仪系统是用来测量相对高差变化的一种高精度测量仪器。适用于岩土、结构安全工程长期的多点间的垂直位移监测。设备采用高精密压力传感器测量出相对液位高度。通过基准点与观测点液位的变化量，计算得出沉降量。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位移监测。

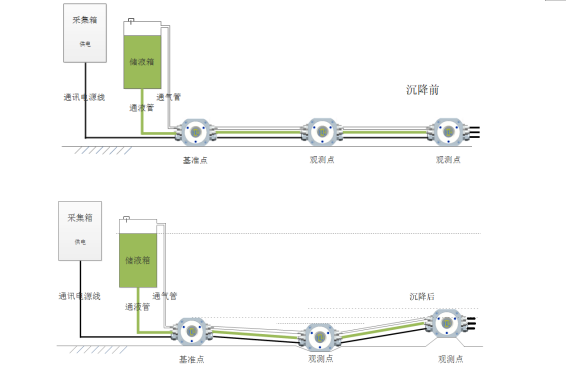

压差式静力水准仪系统由储液箱、压差式静力水准仪、连通管等部件组成。系统由多个压差式静力水准仪组成，储液箱和压差式静力水准仪之间由通气管和通液管相连通，基准点置于一个相对稳定的基点，当测点相对于基准点发生升降时，将引起各点液位值的变化。通过基准点与测点的液位变化量，来计算各测点相对水平基点的升降变化。
