Overview
本产品主要应用于水库大坝、河流等明渠的量水，用作远程监测的数据终端，通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速，采用城安自有灌渠模型进行量水的计算，并考虑明渠周围环境影响进行修正。
量水数据由串口数据以标准协议或自有协议输出。

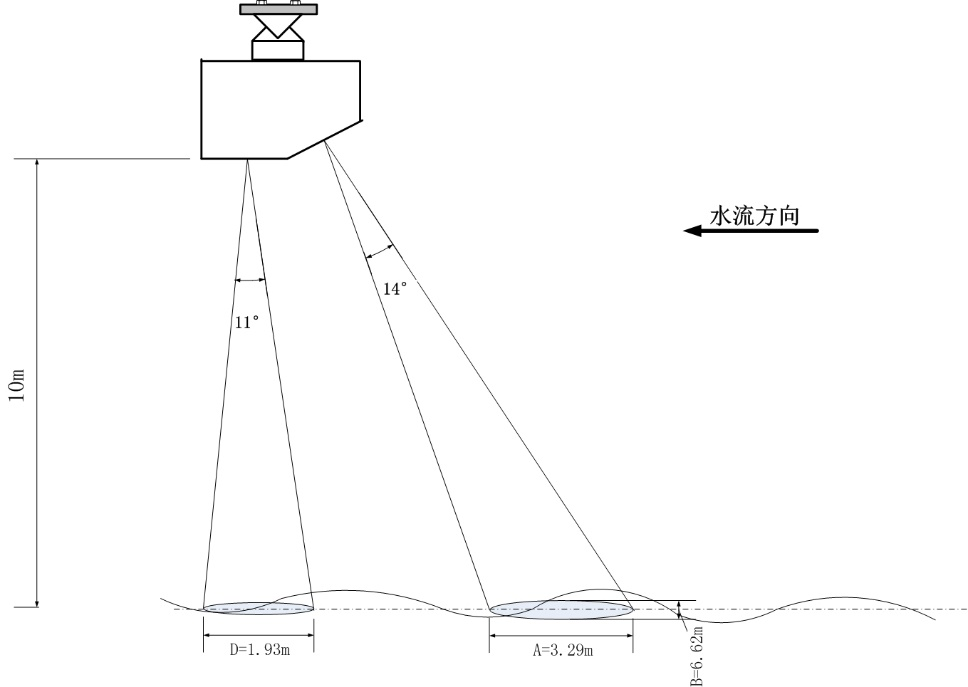

明渠流量计主要由雷达流速计、雷达水位计。工作状态示意图如下：
√ 非接触式测量、安全低损、维护少、不受泥沙等影响；

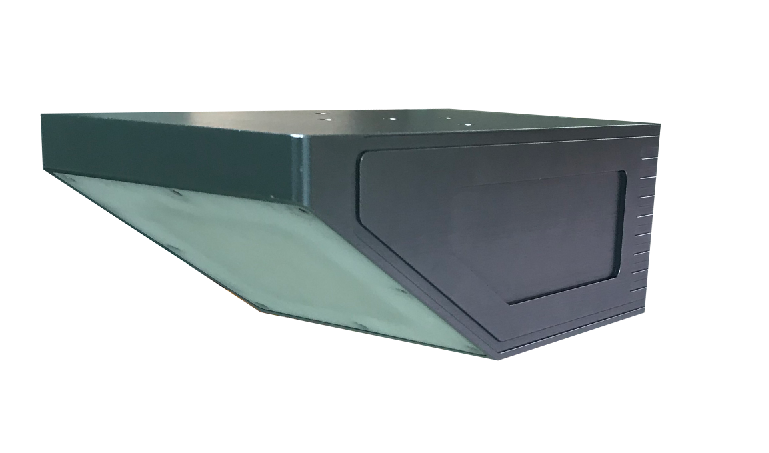

Products / CA-GLD900 Radar Flow Meter
Radar flow meter for non-contact open channel flow measurement.
本产品主要应用于水库大坝、河流等明渠的量水，用作远程监测的数据终端，通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速，采用城安自有灌渠模型进行量水的计算，并考虑明渠周围环境影响进行修正。
量水数据由串口数据以标准协议或自有协议输出。
明渠流量计主要由雷达流速计、雷达水位计。工作状态示意图如下：
√ 非接触式测量、安全低损、维护少、不受泥沙等影响；
| Parameter | Value |
|---|---|
| Supply voltage | DC 7 ~ 28V |
| 电流（12VPower supply） | 正常工作时280mA左右，休眠小于1mA。 |
| Operating temperature | -35° ~ 70° |
| 测速范围 | 0.05 ~ 15m/s（与水流情况相关） |
| 测速Accuracy | ±1%FS |
| 速度分辨力 | 0.01m/s |
| 测距范围 | 0.4 ~ 40m |
| 测距Accuracy | ±1cm |
| 距离分辨力 | 1mm |
| Antenna样式 | 流速：14 x 32゜ |
| 水位：11 x 11゜ | 间隔时间 |
| 防水等级 | IP68 |
| 发射频率 | 24.000 ~ 24.250GHz |
| 通讯Interface | RS-232 / RS-485 |
| 通讯Protocol | MODBUS-RTU / 自定义ASCII协议 |
| 流量计Dimensions（长×宽×高） | 220×120×83.8mm |
| 支架Dimensions（长×宽×高） | 100×100×100mm |

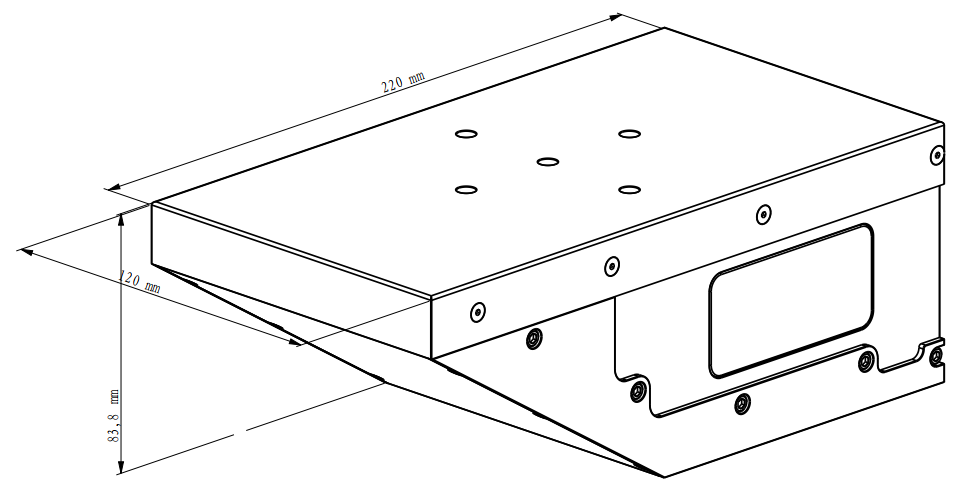

| 流速仪孔位及相关Dimensions如图3、图4所示，单位mm。 | 图3 流量计外壳尺寸图 |
