Overview
LoRa 自组网系统是为自组网设备组网通讯而设计的一套无线通讯系统，包括双通道网关 (CA-LG210) 、通讯节点 (CA-LCH20) 。能够实现自组网设备云端采集、边缘采集、低功耗传输、控制下发、主动上报、状态上传。LoRa 自组网是一次布网终生使用，为客户大大节省了运营成本。
宽电压 DC 9-36V 输入，具备电源反向保护；
数据加密、校验处理，提高数据传输的安全性、可靠性；
LoRa 智能自组网，局域化分区管理，自动为入网节点分配信道，减少现场施工难度；

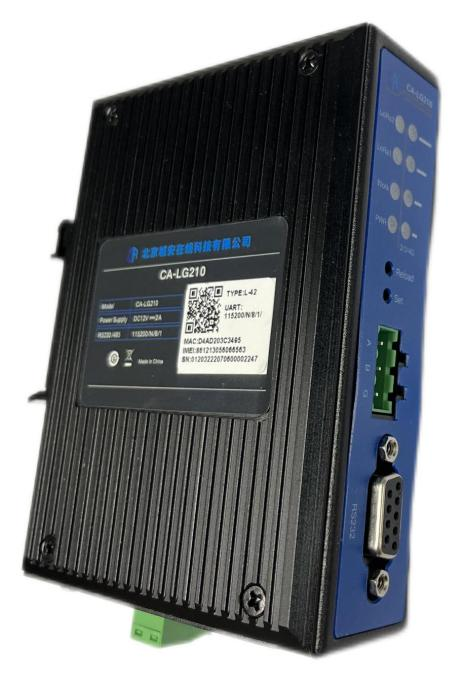

Products / CA-LG210 Gateway
LoRa gateway for wireless sensor networks in geotechnical monitoring.
LoRa 自组网系统是为自组网设备组网通讯而设计的一套无线通讯系统，包括双通道网关 (CA-LG210) 、通讯节点 (CA-LCH20) 。能够实现自组网设备云端采集、边缘采集、低功耗传输、控制下发、主动上报、状态上传。LoRa 自组网是一次布网终生使用，为客户大大节省了运营成本。
宽电压 DC 9-36V 输入，具备电源反向保护；
数据加密、校验处理，提高数据传输的安全性、可靠性；
LoRa 智能自组网，局域化分区管理，自动为入网节点分配信道，减少现场施工难度；
| Parameter | Value |
|---|---|
| DC 电源座 | 供电范围 DC:9-36V ，标准 5.5*2. 1 电源座 |
| DC 电源端子 | 供电范围 DC:9-36V ，绿色端子座，端子尺寸 5.08mm-2P ，注意正负极性防止接错 |
| WAN 口 | 广域网接口，10/ 100Mbps |
| 指示灯 | 系统工作、LoRa 运行 |
| 说明详见：表 1.5 指示灯说明 | Reload 按键 |
| Reload：长按 5s 以上再松开，恢复出厂设置 | 固件升级：按住按键上电，集中器进入固件升级模式 |
| Set 按键 | Set：功能预留 |
| LoRa Antenna接口 | SMA 天线座 (外螺内孔) |
| RS232 Interface | DB9 母头 (孔) ，RS232 电平 (可以直接连电脑串口的电平) |
| 注：RS232 与 RS485 Interface共用一个串口 | RS485 接口 |
| SMA Antenna座 | SIM 卡座 |
| 信号强度指示 | 指示灯 |
| CA-LG210 指示灯说明 | PWR |
| 接通电源后长亮 | Work |
| 工作模式下：1s 周期闪烁；升级模式下：常亮 | LoRa1 、LoRa2 |
| 工作模式：LoRa 收发数据交互时状态翻转 | 升级模式：LoRa1 随升级数据交互状态翻转 |

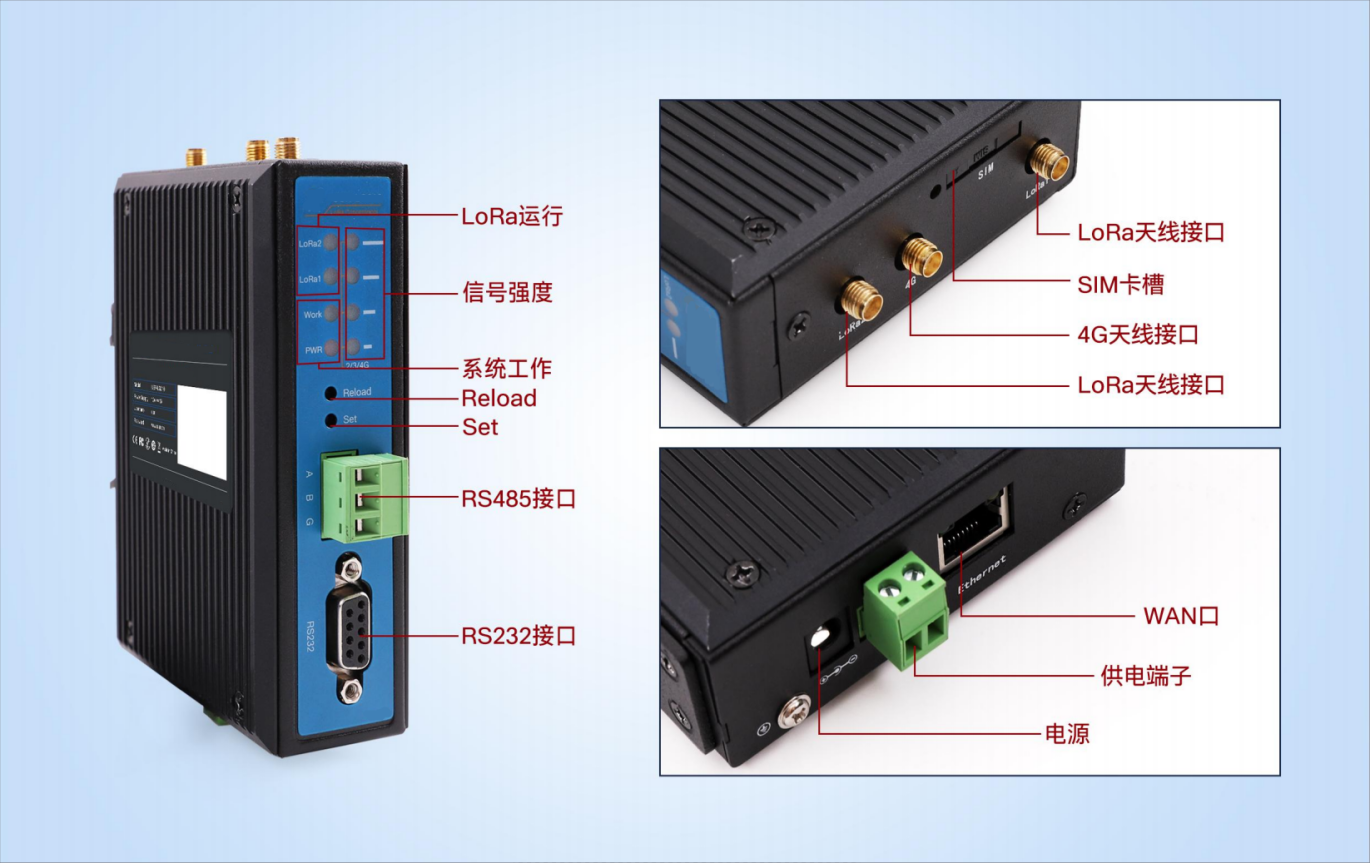

| 信号强度指示灯，亮起的灯越多，表明信号越强 | CA-LG210硬件接口图 |
| CA-LG210 基本Parameter | 有线网口 |
| WAN | * 1 |
| LoRa | 协议 |
| 私有Protocol | 频段 |
