Radar Level Gauge

Overview

CA-Y01系列传感器是 26G 高频雷达式物位测量仪表，测量最大距离可达 70 米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些 复杂的测量条件。

雷达物位天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来再次被 天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目 标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

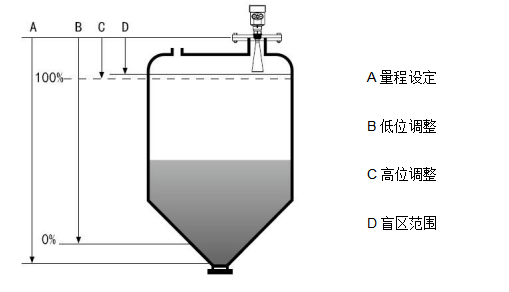

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达液位计时，务必保证最高料位不能进入测量盲区（图中 D 所示区域）。
