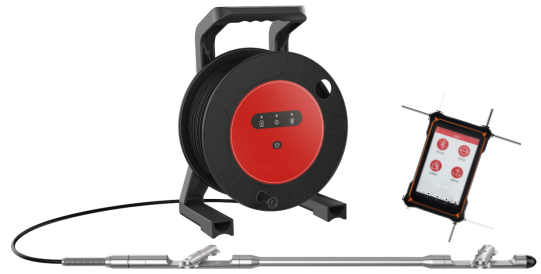

Products / Sliding Wheel Inclinometer
Portable sliding wheel inclinometer for periodic borehole displacement surveys.
滑动式导轮测斜仪共计 3 款分别为 CA-HDM、CA-HDMX、CA-HDM Pro 型号，均釆用MEMS 微机电系统作为敏感元件，测量精度高，广泛用于观测土石坝、堤防、建筑地基、矿井，基坑开挖、岩土边坡等方面土体及桩体内部的水平位移变化，是一款工程施工监测必配的精密测量仪器，它对控制工程的安全性及稳定性发挥着重要的作用。
创新性地结合了测扭功能，能实时校正测斜管的扭转偏量，真正的实现了测扭测斜一体 化，用于提升测量精度。
现场数据上传至云平台，用户线上便捷管理监测成果，省去了数据的拷贝和人工处理， 提高工作效率。
本地备份数据双重保证，单孔测量数据可自动上传至云服务器，用户更换平板或者更换 测斜仪时只需登陆云平台便可一键下载之前存储的数据，保证测量工作继续进行。
| Parameter | Value |
|---|---|
| 三Axis | 微机电加速度式 |
| 滑轮间距 | 0.5m |
| 线缆直径 | 6.4mm （±0.1mm） |
| 测头直径 | 25.4mm |
| 线缆Weight | 2.3kg/50m |
| 测头长度 | 697mm |
| 线缆抗拉 | 5.9kN |
| 测头Weight | 1.26kg |
| 线缆加固 | 凯夫拉纤维 |
| Measurement range | 0~360° |
| 线缆材料 | 聚氨酯纤维 |
| 抗震性 | 50000g |
| Power supply方式 | 线盘内置电池 |
| 测头/ 电缆防水 | 优于 2MPa |
| (相当于 200m 水深) | 采集方式 |
| 平板电脑 （安卓 APP 采集） | 工作温度范围 |
| -40~70 C | 适应测斜管内径 |
| Ф56mm ~ Ф72mm | 2-1 |
| 公共Parameter | CA-HDM Pro |
| CA-HDMX | CA-HDM |
| Resolution | ±1.08″ |
| 测斜Accuracy | ±0.001mm/500mm |
| 测斜Repeatability | ±0.001° |
