Products / Slope Stability Monitoring Radar

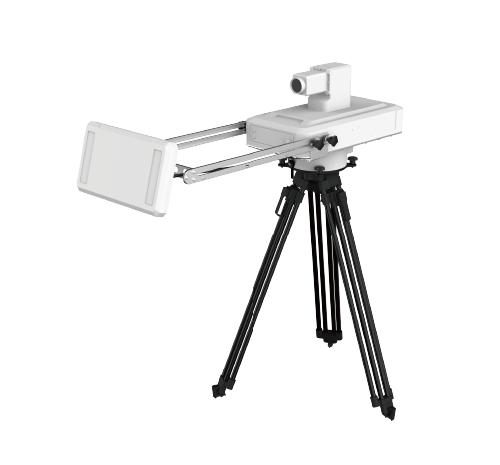

CA-R210 360-degree ArcSAR radar for real-time high-precision slope deformation monitoring.
CA-R210型边坡稳定监测雷达系统是一款360°全方位向扫描实时边坡雷达，主要用于边坡高精度实时形变监测与预警，及应急救援期间滑坡监测保障。可用于大型露天矿边坡、山体、铁路公路沿线边坡、隧道桥梁等的形变监测预警，具有远距离非接触式、高精度实时快速测量、全方位连续在线测量、全天时全天候不受云雨雾影响、不受植被吹动/动物走动影响、可灵活部署架设维护简单、三维界面显示/预警等特点，可靠性高和精度高，可用于地质灾害、山体滑坡、滑坡应急救援等自然灾害的地形形变监测任务。
CA-R210支持固定式与可拆卸式形态，部署灵活性高，适合长期监测与应急监测；支持直流/交流/太阳能板等供电接入；支持4G/WiFi/有线/电台等多种通讯方式；支持开放的用户接口；防水抗震设计，适应野外等恶劣工作场景。
露天矿山边坡、公路铁路边坡、排土场、水库大坝边坡等。

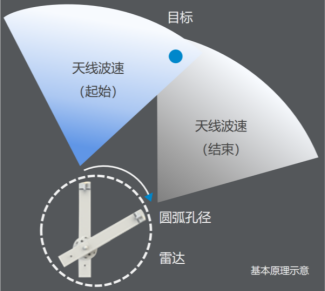

绕轴心旋转的转臂带动顶端的宽波束天线扫过目标，进行圆弧合成孔径高分辨率成像，相位干涉处理获得亚毫米级形变测量精度。
| Parameter | Value |
|---|---|
| 功能列表 | 360°扫描 |
| 扫描 | 支持扫描角度与速度可设置； |
| 调节 | 支持转台调平功能，及雷达天线手动俯仰调节； |
| Antenna | 1发1收，现场用户可调解天线俯仰； |
| 通信 | 支持4G/WIFI/有线（百兆以太网）；SIM卡可插拔更换； |
| 抗干扰 | 非接触式测量，全天时全天候不受云雨雾影响； |
| OTA | 支持OTA模块与后台管理/更新功能（远程更新暂不强制，待公司统筹实现） |
| 形态 | 轻量易于携行，可上飞机/高铁/SUV/轿车等主流交通方式并可提可拖行；不需配重块 |
| 光电镜头 | 主机上支持，现场图像采集回传（网络摄像头） |
| 干扰滤除 | 测量结果不受植被吹动/动物走动/车辆运动影响 |
| Update rate | ≥1次/分钟（180°场景方位角，含形变数据处理时间） |
| 最大探测距离 | ≥5000m |
| 单次最大方位覆盖角 | 360°（支持360°成像） |
| Antenna俯仰波束角 | 30°/45° |
| 形变Measurement accuracy | 优于±0.1mm； |
| 整机Power consumption | ≤40W（雷达主机、转台、处理设备，不含网关、上位机电脑） |
| 圆周扫描半径 | ≤0.5米 |
| 防护能力 | 整机防护能力不低于IP65。 |
